Installing a VIOFO WM1 1-Channel Dash Cam into a 2019 Isuzu NRR for Blundell Seafoods

Installation d'une caméra embarquée VIOFO WM1 à 1 canal dans un Isuzu NRR 2019 pour Blundell Seafoods

Une caméra embarquée est indispensable pour chaque véhicule et nous sommes heureux de constater que de plus en plus de sociétés de flottes en équipent leurs véhicules. Non seulement une caméra embarquée protège votre véhicule 24 heures sur 24 et 7 jours sur 7 grâce au mode stationnement, mais elle favorise également une conduite responsable, ce qui est utile pour une gestion de flotte plus efficace. Si vous pensez avoir besoin d'une caméra embarquée pour votre flotte, vous êtes au bon endroit. Découvrez ici nos offres exclusives pour les flottes.

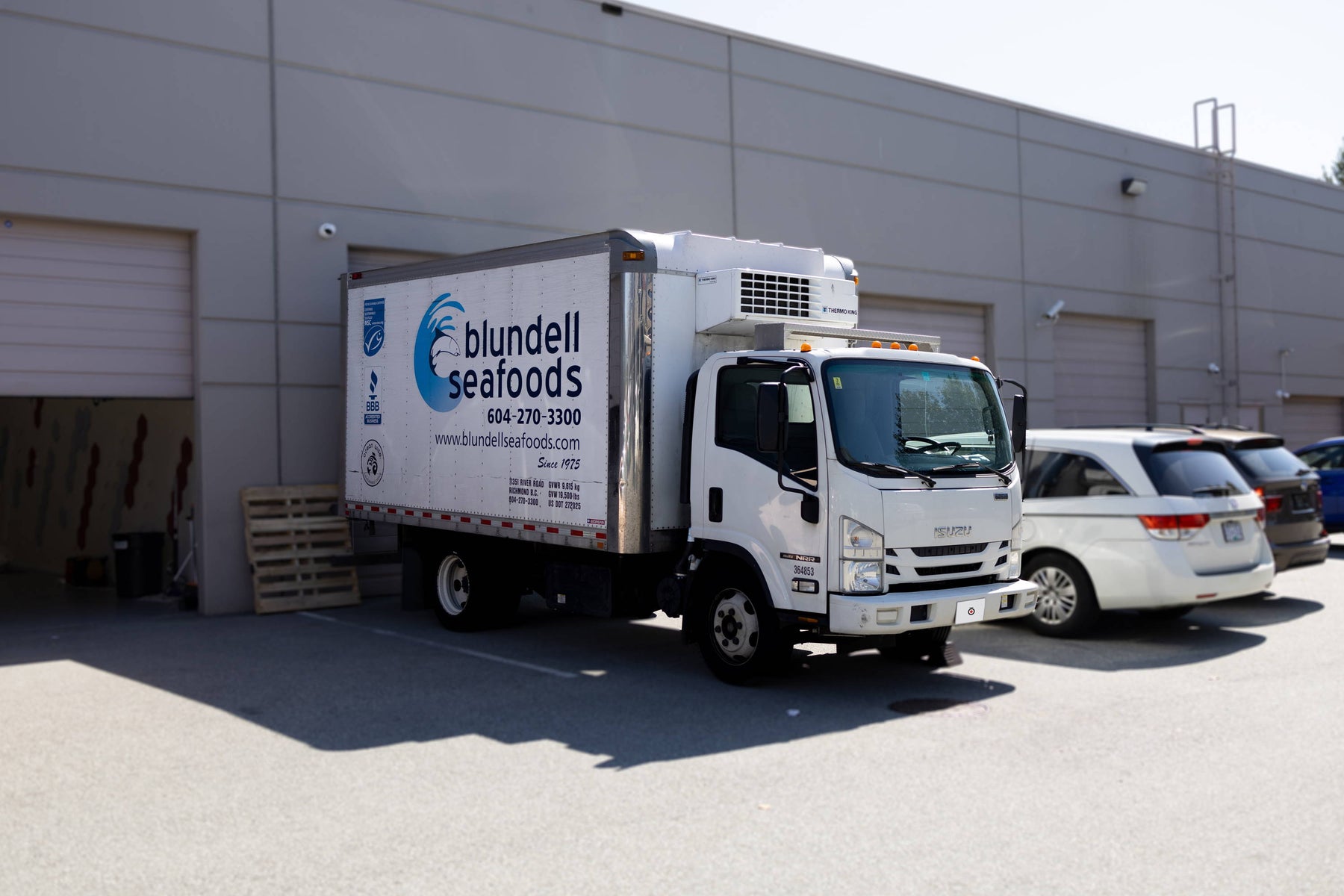

Dans ce blog, nous vous montrerons comment nous avons installé un VIOFO WM1 dans un camion de poids moyen Isuzu NRR 2019 de l'un des plus grands fournisseurs de fruits de mer du Canada, Blundell Seafoods . Cette installation a eu lieu dans nos bureaux de Richmond, en Colombie-Britannique. Mentionnez-le et recevez 15 % de réduction sur votre prochaine installation avec nous. Vous pouvez réserver une installation avec nous ici.

Pour cette installation, nous utiliserons le kit de câblage VIOFO HK4 ACC . Le kit de câblage est une option idéale pour permettre une installation propre et professionnelle, ainsi que pour permettre à la caméra de tirer l'alimentation de la batterie du véhicule pour le mode stationnement. Si vous installez vous-même cette caméra embarquée, nous vous recommandons le kit d'installation BlackboxMyCar Essential pour vous faciliter la tâche. Ce kit est livré avec un testeur de circuit, un outil de démontage de garniture et d'autres outils pratiques pour rendre le processus de câblage et d'installation plus facile à gérer.

La VIOFO WM1 est une petite caméra embarquée, probablement la plus petite à ce jour. C'est une caméra embarquée à un canal et enregistre des vidéos de qualité QHD 2K, grâce à son capteur Sony STARVIS 5MP. Quelle que soit sa taille discrète, ses fonctionnalités telles que le mode stationnement, le WiFi et le GPS intégrés, la vision nocturne et le système de notification vocale suffisent à protéger ce gros camion sur le long terme. Prêt pour l'installation ? Allons-y !

Vous installez vous-même une dash cam ?

Assurez-vous que votre caméra embarquée est correctement installée avec notre kit d'installation Essential Dash Cam . Ce kit convivial rend l'installation facile et sans tracas, vous permettant de conduire en toute confiance.

Ne vous contentez pas de moins : protégez-vous sur la route avec notre kit d’installation de qualité supérieure dès aujourd’hui !

Pack de batterie pour caméra embarquée BlackboxMyCar PowerCell 8 - Accessoires pour caméra embarquée - Pack de batterie pour caméra embarquée BlackboxMyCar PowerCell 8 - 12 V Plug-and-Play, compatible avec les applications, batterie, Bluetooth, installation par câble, LiFePO4, application mobile, mode stationnement, vente, Corée du Sud - BlackboxMyCar

Épuisé

Étape 1 : Placement et montage de la Dash Cam

Pour les installations, la première étape consiste à décider où vous souhaitez installer votre caméra embarquée. Comme dans tout autre type de véhicule, l'emplacement idéal est derrière le rétroviseur. Bien que ce camion n'ait pas de rétroviseur et un conteneur derrière la cabine, nous avons décidé de le placer au centre de son pare-brise assez large. Cet emplacement permet une vue dégagée de la route devant vous sans obstruer votre vue pendant la conduite.

Étant donné que la VIOFO WM1 est une caméra embarquée sans écran compatible avec une application mobile pour la visualisation en direct, nous vous recommandons d'alimenter temporairement la caméra avec l'adaptateur allume-cigare et de coupler la caméra avec votre téléphone. Grâce à l'application VIOFO, vous pouvez visualiser la caméra en direct.

Ensuite, montez la caméra embarquée sur le pare-brise à l'aide du support adhésif fourni. Si vous prévoyez de transférer la caméra embarquée dans un autre véhicule à l'avenir, n'hésitez pas à appliquer les autocollants statiques VIOFO pour pare-brise avant le support adhésif. Assurez-vous que la caméra est à niveau et pointe droit devant. Vous pouvez ajuster l'angle de la caméra ultérieurement si nécessaire.

Étape 2 : Câblage vers la boîte à fusibles du véhicule

L'étape suivante consiste à connecter le câble fixe à la caméra de bord et à l'acheminer le long de la garniture de pavillon du camion et le long du montant A. Vous pouvez utiliser l'outil de levier ou un tournevis à tête plate pour retirer les pièces de garniture en plastique le long du montant A. Veillez à ne pas endommager les fils ou les composants lors du retrait des pièces de garniture et faites passer le fil derrière/autour de l'airbag si nécessaire.

Pour l'Isuzu NRR, la boîte à fusibles est située dans l'habitacle, sur la console centrale, juste en dessous du bouton des feux de détresse et du port du chargeur. Cela signifie que nous avons effectué le câblage depuis le côté passager du pare-brise, en passant par la garniture de pavillon, jusqu'au montant A côté conducteur, puis en descendant le montant A jusqu'à la boîte à fusibles.

Étape 3 : Câblage dans la boîte à fusibles

Maintenant que le câble est au niveau de la boîte à fusibles, nous pouvons nous concentrer sur sa connexion.

Le câble de câblage de base du VIOFO WM1 est une connexion à 3 fils , avec un pour l'ACC (basé sur l'allumage), un pour la constante et un pour une connexion à la terre. Ici, vous utiliserez le testeur de circuit fourni avec votre kit d'installation essentiel pour tester différents fusibles afin de déterminer lequel sera idéal pour chaque type de connexion. La terre doit être une connexion métallique non finie transparente, comme un boulon existant dans le véhicule. Cette configuration permettra à la caméra de s'allumer lorsque le véhicule est hors de la connexion constante. La connexion d'allumage indiquera à la caméra quand le véhicule s'éteint et de passer en mode stationnement.

Une fois que nous avons déterminé un fusible approprié, nous pouvons le connecter, soit en utilisant le kit d'ajout de fusible inclus dans votre pack d'installation essentiel, soit en enroulant le kit de câblage autour des pattes des fusibles existants dans la boîte à fusibles. Une fois cette étape terminée, la caméra frontale du VIOFO WM1 devrait s'allumer correctement.

Étape 4 : Testez la Dash Cam

Cette installation est assez simple, il nous a fallu environ une heure pour la terminer, d'autant plus qu'il s'agit d'une caméra embarquée à un seul canal. Après le câblage, nous avons ensuite testé la caméra embarquée pour nous assurer qu'elle fonctionnait correctement. Allumez le camion et vérifiez que la caméra embarquée s'allume automatiquement. Si elle ne s'allume pas, vérifiez les connexions électriques et assurez-vous que la caméra embarquée est correctement montée.

Étape 5 : Nettoyez-le

Maintenant que le VIOFO WM1 est installé et que les fils sont bien entretenus, revenons à la boîte à fusibles pour nettoyer les fils. Vous pouvez utiliser des rubans isolants ou des serre-câbles pour maintenir les câbles regroupés, les fermer et remettre le couvercle.

Et voilà ! Avec ces quelques étapes simples, vous pouvez facilement installer un VIOFO WM1 dans votre camion de flotte. La caméra embarquée vous procurera une tranquillité d'esprit en sachant que vous disposez d'un témoin fiable en cas d'accident ou d'incident sur la route.
