BlackboxMyCar | Installation de la caméra embarquée : Porsche Macan GTS x BlackVue DR900X-2CH Plus 2022

Ce blog photo vous montrera comment nous avons installé une caméra embarquée BlackVue DR900X Plus à 2 canaux dans la Porsche Macan GTS 2022. Si vous envisagez d'installer une caméra embarquée, nous vous recommandons le kit d'installation Blackbox MyCar Essential . Le kit d'installation BlackboxMyCar Essential est livré avec un testeur de circuit, un outil de démontage de garniture et d'autres outils pratiques pour rendre le processus de câblage et d'installation plus facile à gérer.

Bien que la caméra embarquée de Porsche puisse susciter l'intérêt de certains, nous nous attendons à une qualité élevée et à un support continu pour le prix que Porsche facture pour la caméra QHD 2K à l'avant uniquement. Cependant, la caméra embarquée Porsche semble être une autre caméra générique rebaptisée par Porsche, tout comme la caméra embarquée Audi Universal Traffic Recorder, qui lui ressemble de manière pratique.

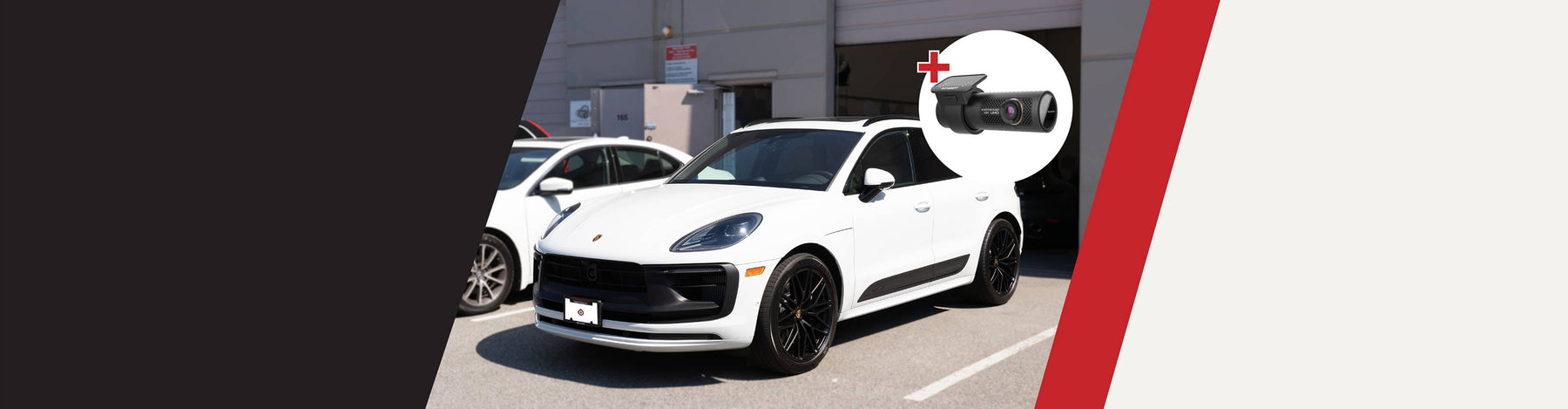

Nous avons installé la caméra de tableau de bord BlackVue DR900X-2CH Plus dans une Porsche Macan GTS 2022.

La DR900X-2CH Plus est la caméra de tableau de bord haut de gamme de BlackVue qui offre une qualité vidéo avant 4K UHD et arrière 1080p Full HD et bénéficie de l'un des meilleurs services Cloud du secteur.

Reportez-vous toujours au manuel du propriétaire de votre véhicule.

Le propriétaire de cette Porsche Macan a demandé une installation avec surveillance du stationnement. Il existe différentes manières d'installer une caméra embarquée pour l'enregistrement en mode stationnement, et pour cette Porsche, nous avons opté pour une installation filaire. La première étape consiste à localiser le panneau de fusibles - et le meilleur moyen est de consulter le carnet d'entretien de votre Porsche Macan.

Il existe plusieurs panneaux de fusibles à l'intérieur de la voiture que vous pouvez utiliser : celui situé sous le tableau de bord côté conducteur et celui situé sous le tableau de bord côté passager. Il y a également un panneau de fusibles dans le compartiment moteur, juste à côté de la batterie de la voiture.

Si vous souhaitez enregistrer en mode stationnement mais que vous ne voulez pas toucher au(x) panneau(x) de fusibles de la voiture, nous vous recommandons vivement de vous procurer une batterie dédiée pour caméra de tableau de bord . La batterie BlackboxMyCar PowerCell 8 est suffisamment fine pour être rangée à l'intérieur du véhicule et vous pouvez toujours la brancher sur une prise 12 V (c'est-à-dire une prise allume-cigare) de votre voiture.

L’endroit idéal pour la caméra frontale est derrière le rétroviseur.

L'endroit idéal pour monter la caméra orientée vers l'avant est derrière le rétroviseur, car cela cache la caméra de bord du champ de vision du conducteur et évite toute obstruction pendant la conduite. Heureusement, la forme cylindrique élancée caractéristique de BlackVue permet de positionner facilement le DR900X Plus derrière le rétroviseur.

N'oubliez pas de vérifier la portée de l'essuie-glace, car si vous montez la caméra frontale au-dessus de la portée de l'essuie-glace, elle n'aura pas une vision claire. Vous ne voulez pas que vos caméras embarquées soient installées dans une zone hors de portée de votre essuie-glace ; sinon, par temps pluvieux ou neigeux, l'objectif de la caméra ne pourra pas capturer de vidéo. Nettoyez le pare-brise de l'intérieur de la voiture pour vous assurer que la caméra adhère correctement et pour éliminer toute marque ou tache qui pourrait affecter la qualité vidéo de vos images.

Prenez le câble de câblage à 3 fils et branchez l'extrémité de l'adaptateur dans le port d'alimentation situé sur le côté de la caméra embarquée DR900X Plus . Enroulez le câble de câblage autour de la console, puis le long de la garniture de pavillon jusqu'au montant A du côté passager du véhicule.

Utilisez l’outil de retrait de garniture fourni pour retirer délicatement le couvercle du panneau.

Une épingle et un clip maintiennent le montant A à son extrémité. Certains suggèrent de tirer sur le montant A jusqu'à ce que vous ne puissiez plus tirer davantage et d'utiliser une lampe de poche pour voir où se trouve ce clip. D'autres suggèrent de pousser la garniture de pavillon vers le toit au lieu de tirer la garniture loin du montant A. Peut-être qu'une combinaison des deux vous permettra de voir à l'intérieur de la garniture du montant A du clip, et une fois les clips libérés, la garniture glisse vers le haut et vers l'extérieur.

Faites toujours passer le câble de raccordement derrière les airbags. Attachez votre câble d'alimentation le long de l'arrière des câbles existants qui descendent le long du montant A. Faites passer le câble d'alimentation le long du montant A jusqu'à atteindre le plancher du passager.

Consultez toujours le manuel du propriétaire du véhicule pour éviter les emplacements de fusibles qui pourraient concerner certaines fonctions de sécurité de votre véhicule.

Le kit de câblage du DR900X Plus est un câble à 3 fils. Connectez le fil rouge (le fil ACC) à un fusible constant (alimentation 12 V) et le fil jaune (le fil de la batterie) à un contacteur d'allumage (source 12 V). Le fil noir avec le connecteur en forme de C est le fil de terre, qui doit être relié à un boulon ou un goujon métallique non peint dans le véhicule.

Consultez toujours la section Fusibles du manuel du propriétaire du véhicule pour éviter les emplacements de fusibles qui pourraient concerner certaines fonctions de sécurité de votre voiture.

À l'aide du test de circuit fourni dans le pack d'installation essentiel de BlackboxMyCar , localisez un fusible d'alimentation continue adapté pour le fil rouge/ACC et un fusible d'allumage pour le jaune. Vous pouvez rechercher les emplacements de fusibles vides ou ceux que vous pouvez utiliser en complément à l'aide du kit d'ajout de fusible inclus dans le pack d'installation essentiel.

Prenez le câble supplémentaire et cachez-le dans le plancher du passager. Nous vous recommandons d'utiliser des colliers de serrage et du ruban adhésif pour garder le tout bien rangé.

Comme nous devons faire passer le fil à travers l'œillet en caoutchouc sur la droite, nous avons fait passer le câble de connexion arrière le long des piliers ABC sur le côté droit de la voiture.

Branchez le câble de connexion de la caméra arrière sur l'unité avant, faites passer le câble le long de la garniture de pavillon et directement sur toute la longueur de la voiture jusqu'aux piliers A, B et C.

Retirez soigneusement le joint d'étanchéité latéral des portes avant et arrière. Utilisez l'outil de retrait de garniture pour soulever légèrement la garniture du montant et retirez les clips de montage sous le montant en tirant doucement sur le couvercle du panneau.

N'oubliez pas de ne pas simplement insérer le câble sous le joint en caoutchouc, car cela créerait un petit espace qui pourrait empêcher la porte de se fermer correctement - vous entendrez du bruit du vent ou, pire, de l'eau pourrait s'infiltrer dans la voiture.

Ne montez pas la caméra arrière contre le pavillon, car l'essuie-glace arrière n'atteint pas cette hauteur.

Le montage de la caméra arrière dans un véhicule équipé d'un hayon arrière nécessite quelques étapes supplémentaires. Vous pouvez faire passer le câble de la caméra arrière jusqu'au pare-brise arrière, en fonction de vos outils. Certaines personnes ont des câbles allant du montant C jusqu'au pare-brise arrière. Bien que cela fonctionne, vous devez être prudent lors de l'ouverture et de la fermeture du coffre, car le câble peut s'emmêler, se détacher ou être exposé aux dégâts des eaux.

Nous vous conseillons de prendre le temps de le faire correctement, à travers l'œillet en caoutchouc entre le châssis et le hayon, afin que les câbles soient tous bien rangés - le câble passera ensuite à travers l'œillet et sur le pare-brise arrière. En général, 1 ou 2 tuyaux sont reliés au hayon, et il est préférable de les presser pour vérifier lequel a le plus de marge de manœuvre avant de tenter de faire passer le fil.

Branchez le câble de connexion sur la caméra arrière et allumez votre voiture pour allumer le BlackVue DR900X Plus . Vous entendrez le message d'accueil BlackVue. Si vous ne l'avez pas encore fait, téléchargez et installez l'application mobile BlackVue sur votre smartphone.

Une fois votre BlackVue allumé, activez le Wi-Fi intégré, puis connectez-vous à la caméra de tableau de bord à l'aide de l'application pour vérifier l'angle des caméras avant et arrière et ajuster selon vos besoins.

Utilisez la fonction Live View pour vérifier l’angle de vue des caméras avant et arrière et ajustez-le si nécessaire.

L'installation de notre caméra embarquée BlackVue DR900X-2CH Plus est terminée ! De l'extérieur, en regardant depuis l'avant du véhicule, les caméras avant et arrière BlackVue DR900X Plus s'intègrent parfaitement à la voiture.

Vous envisagez d'installer une caméra embarquée dans votre voiture ? Consultez notre guide d'installation étape par étape et notre sélection d' accessoires d'installation pratiques . Et si jamais vous avez besoin d'aide pendant le processus d'installation, appelez-nous simplement ; nos spécialistes de la caméra embarquée sont là pour vous aider !
